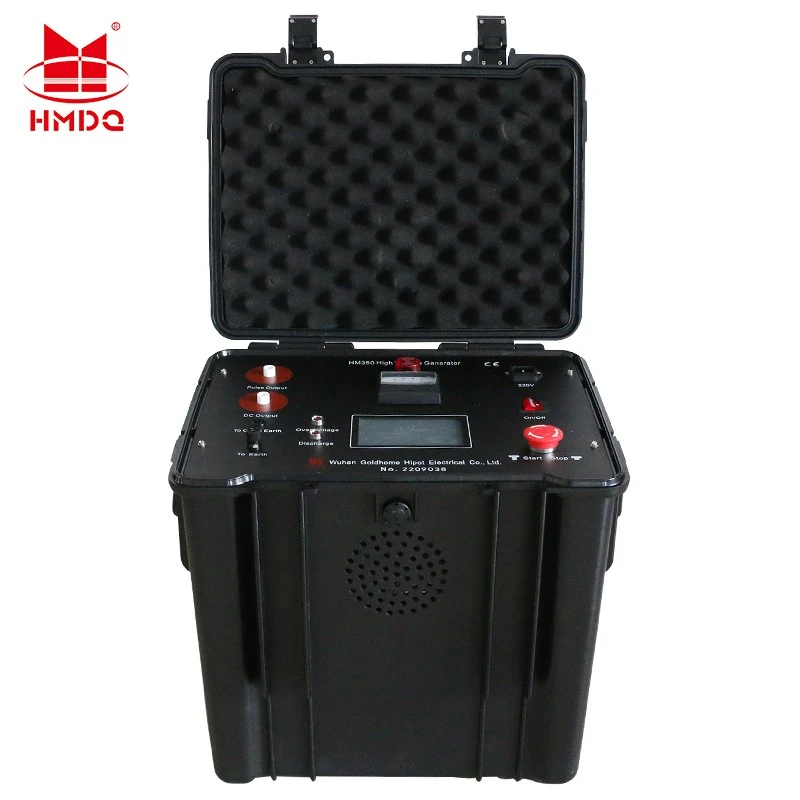

¿Qué es un localizador de fallas de cables portátil?
A Localizador de fallas de cables portátiles un sistema compacto de localización de fallos y pruebas de cables-diseñado para ayudar a los ingenieros a identificar rápidamente losDistancia y ubicación física de fallas en cables eléctricos subterráneos.. Es especialmente útil para el mantenimiento en campo porque el equipo se puede transportar directamente al sitio del cable.
1. ¿Qué es un localizador de fallas de cables portátil?
Un localizador de fallas de cables portátil generalmente combina varias tecnologías:
- TDR (Reflectometría en el dominio del tiempo)para la ubicación previa-de la falla
- Generador de sobretensión/golpeadorpara localización de fallos de alta-resistencia
- Localización acústica y magnéticapara un posicionamiento preciso de fallas
- Identificación de cablesPara determinar el cable correcto antes de realizar la prueba.
- Sistema de protección y descarga de alto voltaje-
- Unidad de control portátil y pantalla
Aplicaciones típicas
Se puede utilizar un localizador de fallas de cables portátil para:
| Solicitud | Función adecuada |
|---|---|
| Cables subterráneos de MT | TDR + localización |
| Fallos de alta-resistencia | Generador de sobretensión |
| Fallos de baja-resistencia | TDR |
| Fallas intermitentes | Generador de sobretensión |
| Fallas de cable-a-tierra | TDR + aumento |
| Identificación de cables | identificador de cables |
| Ubicación exacta de la falla | Receptor acústico/magnético |
