HM-YDQW descripción
Sistema de prueba de 80 kV CA para pruebas de tensión soportada y descargas parciales
ElHM-YDQW-Juego de prueba de alto voltaje CA sin PD de 10 kVA/80 kVes un completo sistema de prueba de alto voltaje-CA diseñado paraPruebas de tensión soportada de CA, pruebas de descarga parcial y pruebas de hipotensión de CA de un-minuto a salida nominal.
El sistema combina unTransformador de prueba libre de PD-, consola de control automático, resistencia protectora, divisor de voltaje capacitivo y medidor de voltaje pico. El transformador de prueba proporciona una salida de CA ajustable desde0 a 80 kV, con una capacidad nominal de10kVAy corriente nominal de salida de125 mA.
El sistema está diseñado en torno a un requisito de prueba práctico: proporcionar el alto voltaje de CA requerido, controlar el aumento de voltaje y el tiempo de prueba, monitorear la condición de prueba y brindar protección si ocurren condiciones anormales de voltaje o corriente.
Funciones de HM-YDQW
- Salida de CA ajustable de 0 a 80 kVpara pruebas de resistencia a alto-voltaje
- Capacidad nominal de 10 kVA y corriente de salida nominal de 125 mA
- Nivel de PD bajo especificadopara aplicaciones que implican pruebas de descarga parcial
- Modos de prueba automáticos y manuales.para diferentes procedimientos de prueba
- Secuencia de prueba automática de tres-etapascon voltaje y tiempo de resistencia ajustables individualmente
- Velocidades de aumento y reducción de voltaje ajustables-
- Protección de corriente y tensión AT y BT
- Divisor de tensión capacitivo de 100 kV CA
- Medición de voltaje pico con indicación de voltaje de ruptura
- Parada de emergencia-y bloqueo-de puerta de seguridad
- Almacenamiento de registros de prueba, impresión y exportación USB/Excel
- Configuración del sistema modular según los requisitos de prueba.
Acerca del producto
El HM-YDQW se personalizó según los requisitos de prueba del cliente.
A diferencia de un transformador de alto-voltaje independiente, el sistema integra el equipo principal necesario para una prueba de alto-voltaje de CA controlada. La configuración suministrada incluye:

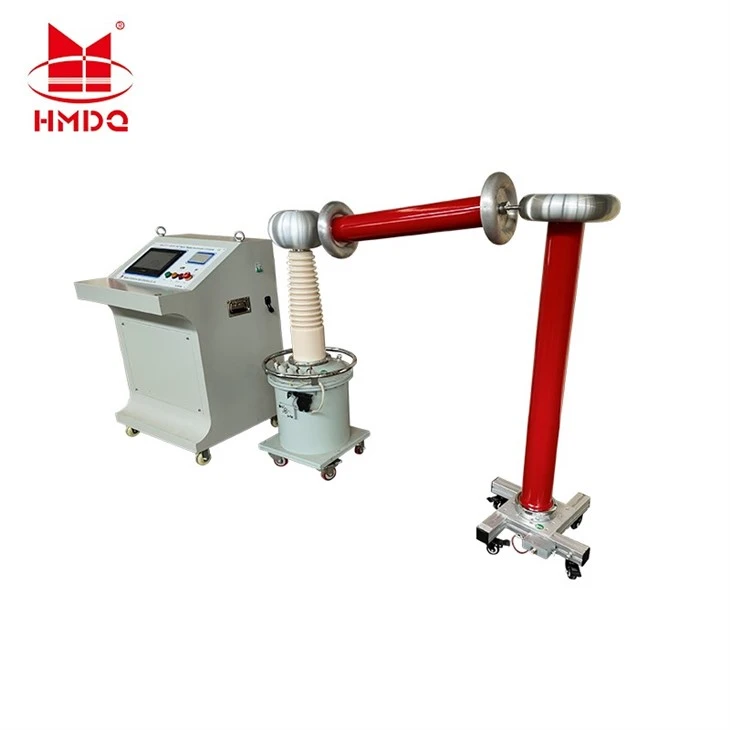

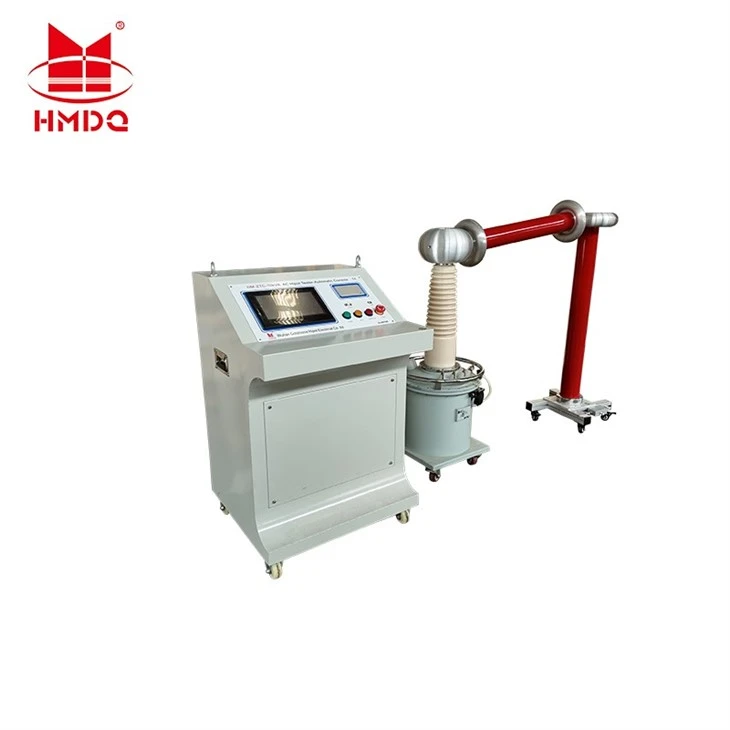

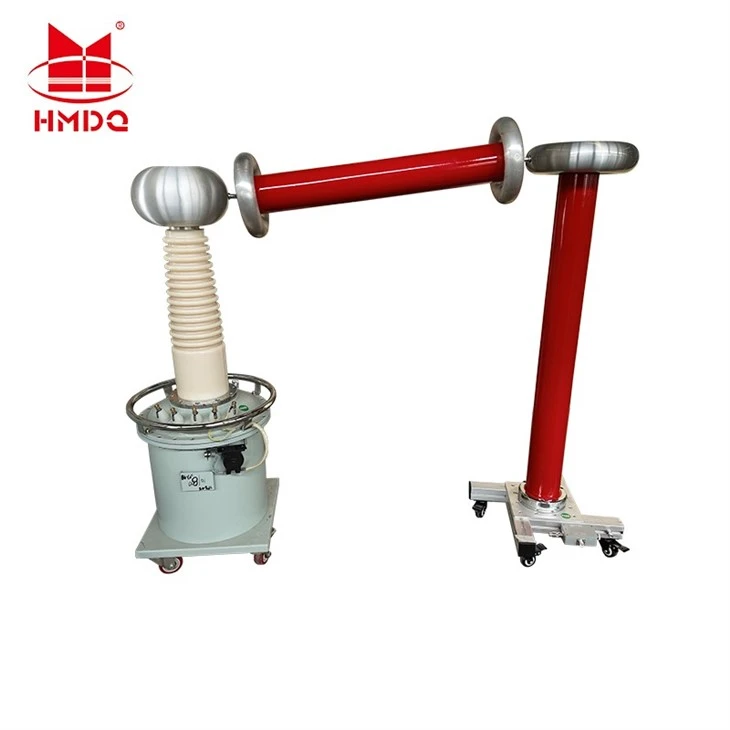

HM-YDJW-Transformador de prueba sin PD de 10 kVA/80 kV

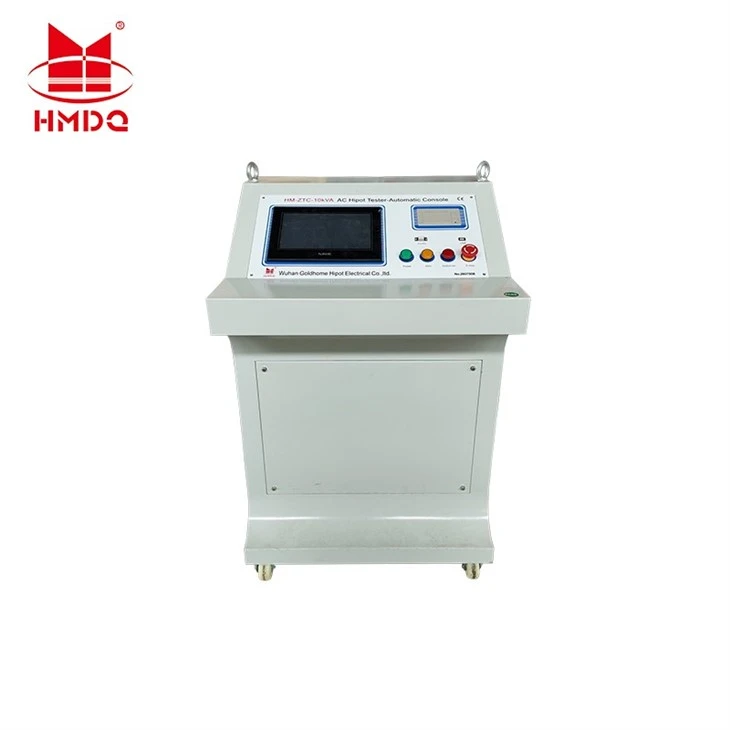

Consola automática HMTC-10
Resistencia protectora GR 80-125
Divisor de voltaje capacitivo FRC 100kV
Medidor de voltaje pico
Estos componentes se pueden combinar de acuerdo con los requisitos de prueba reales.
Esta configuración permite al operador controlar la prueba desde la consola mientras monitorea el voltaje aplicado y la corriente de fuga.
El sistema está diseñado para uso en interiores y el manual especifica las condiciones ambientales, incluida una altitud de hasta 1000 m.
Parámetros técnicos
HM-YDQW-10kVA/80kV PD Equipo de prueba de alto voltaje de CA libre
|
|
Especificación |
| Modelo de productos | HM-YDQW-10kVA/80kV |
| Salida máxima de CA | 80 kilovoltios |
| Capacidad nominal | 10kVA |
| Corriente de salida nominal | 125 mA |
| Nivel de DP |
|
| Medio aislante |
|
| Duración nominal de la prueba |
|
| Consola automática |
|
| Entrada de consola | CA 208 V, 60 Hz |
| Resistencia protectora |
|
| Clasificación de resistencia protectora | 80 kV / 125 mA |
| Divisor de voltaje | FRC 100kV |
| Clasificación del divisor de voltaje | 100 kV CA |
| Medidor de voltaje pico | clase 0.2 |
HM-YDJW-Transformador de prueba sin PD de 10 kVA/80 kV
| Parámetro |
|
| Voltaje de entrada nominal | 200 V |
| Tensión de salida nominal | CA 0–80 kV |
| Capacidad nominal | 10kVA |
| Corriente de salida nominal | CA 0–125 mA |
| Voltaje de impedancia | <9% |
| Medio aislante |
|
| Tiempo de funcionamiento |
|
| Nivel de DP | Dentro de 5 pC a tensión nominal; 1 unidad a 50 kV |
Consola automática HMTC-10
| Parámetro | Especificación |
| Capacidad nominal | 10kVA |
| Voltaje de entrada | CA 208 V, 60 Hz |
| Corriente de salida | 0–25 A |
| Voltaje de salida | 0–250 V |
| Voltaje del medidor | 0–100 V |
| Precisión del medidor de voltaje | 0,5% FS ±3 caracteres |
| Precisión del medidor de corriente | 0,5% FS ±3 caracteres |
| Exactitud | 1.0% |
| Tiempo de servicio | 1 min a tensión nominal |
| Número de polos del motor | 20 polos |
| Nivel de DP | Dentro de 5 pC a tensión nominal; 1 unidad a 50 kV |
Componentes de Medición y Protección
| Componente | Especificación |
| Resistencia protectora GR 80-125 |
|
| Divisor de voltaje capacitivo FRC 100kV |
|
| Medidor de voltaje pico | clase 0.2 |
| Mostrar valores | Pico, √2, RMS, pico de ruptura |
¿Por qué utilizar un sistema completo de prueba de alto voltaje-CA?
Para muchas pruebas de alto voltaje-, el transformador de prueba es solo una parte de la configuración.
El HM-YDQW combina la fuente de alto-voltaje con:
Control de voltaje
→ Medición de voltaje
→ Monitoreo actual
→ Protección
→ Tiempo de prueba
→ Secuencia de prueba automática
→ Gestión de registros de pruebas
Esto significa que el operador no tiene que tratar el transformador, el sistema de control y el equipo de medición como herramientas de prueba separadas.
El manual define específicamente el sistema como una combinación de transformador libre de PD-, consola automática, resistencia protectora, divisor de voltaje capacitivo y medidor de voltaje pico, con los componentes configurables de acuerdo con los requisitos de prueba.
¿Para quién está diseñado el HM-YDQW?
El sistema es relevante para organizaciones que necesitan una plataforma de prueba de alto voltaje de CA integrada-, que incluye:
fabricantes de equipos electricos
Laboratorios de alto-voltaje
Laboratorios de pruebas eléctricas.
Departamentos de I+D
Departamentos de control de calidad-
Fabricantes de equipos eléctricos
Organizaciones de ingeniería y pruebas.
La idoneidad real depende del voltaje de prueba requerido, la capacidad de prueba, el objeto de prueba y el procedimiento de prueba aplicable.
Preguntas frecuentes
P: ¿Se puede utilizar el sistema tanto para pruebas de resistencia de CA como de descarga parcial?
R: Sí. El manual identifica las pruebas de tensión soportada de CA y las pruebas de descarga parcial entre las aplicaciones previstas del sistema.
P: ¿Puedo realizar la prueba automáticamente?
R: Sí. El HMTC-10 proporciona un modo de prueba automático con hastatres etapas de prueba configurables.
P: ¿Puedo operar el sistema manualmente?
R: Sí. La consola incluye un modo Manual que permite al operador aumentar, disminuir y detener el voltaje de prueba directamente.
P: ¿Se puede configurar el sistema de prueba para diferentes aplicaciones?
R: Sí. El manual indica que los componentes del sistema se pueden combinar libremente según los requisitos de la prueba.
P: ¿Se puede ajustar la velocidad de aumento de voltaje?
R: Sí. El manual especifica un rango de velocidad de impulso manual-de100–3000 V/sy un rango descendente-de100–10000 V/s.
P: ¿Cómo elijo el voltaje de prueba correcto?
R: El voltaje de prueba requerido debe determinarse a partir de las especificaciones y los requisitos de prueba aplicables para el equipo bajo prueba. El HM-YDQW proporciona hasta 80 kV CA.
P: ¿Qué sucede si el objeto de prueba se estropea?
R: El sistema de control monitorea los límites de protección de voltaje y corriente y puede detener la prueba cuando se alcanza una condición preestablecida. También se puede registrar la tensión de ruptura.
