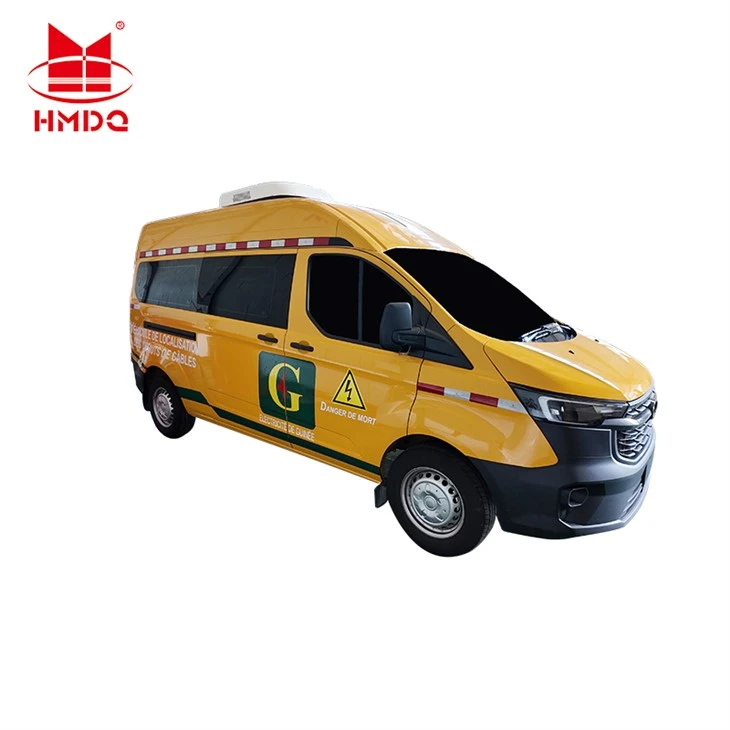

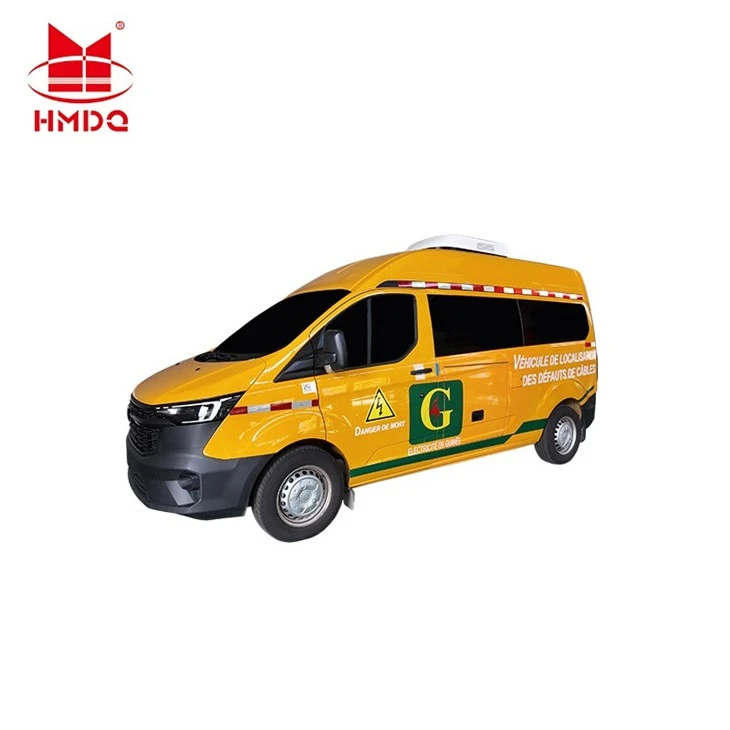

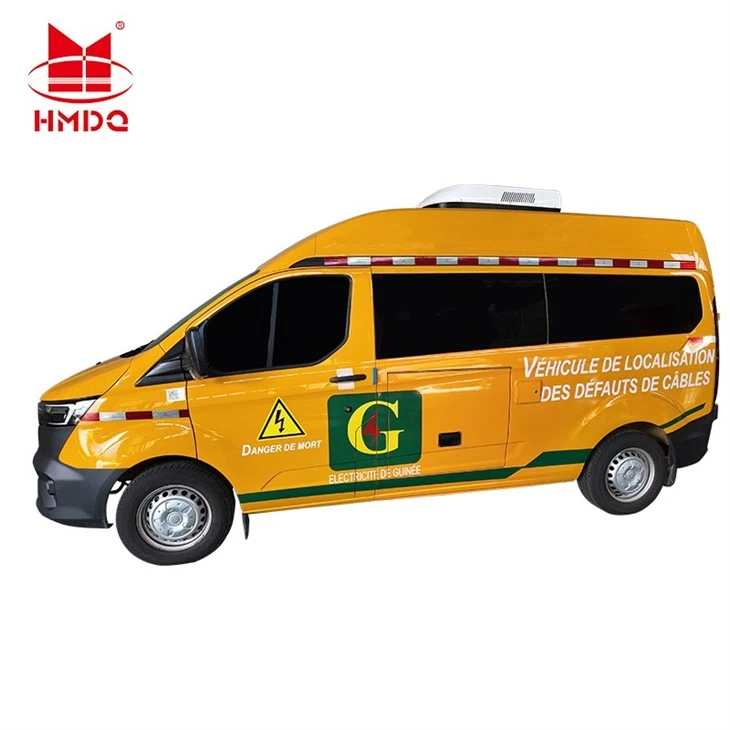

Vehículo de localización de fallos de cable HM-A40Mostrar vídeo

1. Medición de la longitud del cable
2. Mide con precisión la longitud total del cable para respaldar las pruebas, el mantenimiento y la localización de fallas del cable.
3. Calibración de la velocidad de onda
4. Permite ajustar-la velocidad de onda específica del cable para mejorar la precisión del cálculo de la distancia de falla.
5. Ubicación previa-de falla de pulso múltiple
6. Utiliza tecnología avanzada de reflexión de pulsos para estimar rápidamente la ubicación de las fallas de aislamiento antes de localizarlas.
7. Diseño de sistema integrado
8. Combina pruebas de cables, pre-ubicación de fallas, salida de alto-voltaje y funciones de localización en una plataforma integrada.
9. Salida de pulsos de alto-voltaje ajustable
10. La salida de impulsos configurable y la energía de impacto satisfacen diferentes requisitos de pre-ubicación de fallas y localización precisa de fallas.
11. Alta-corriente CC quemada-a través
12. Proporciona una salida continua de alta-corriente para acondicionar fallas de alta-resistencia y facilitar la localización posterior de fallas.
13. Energía de sobretensión de hasta 2048 J
14. La energía de alto-impacto es adecuada para localizar fallas difíciles de alta-resistencia, incluidas fallas en uniones de cables y cables-dañados por agua.
15. Prueba de tensión soportada del cable
16. Admite pruebas de resistencia a alto-voltaje para evaluar el estado del aislamiento del cable e identificar posibles defectos de aislamiento.
17. Sistema de control inteligente
18. La tecnología de bus de control distribuido permite la operación automatizada, el cableado simplificado y las pruebas de campo convenientes.
19. Protección de seguridad integral
20. Incluye protección de conexión a tierra, protección-de voltaje de paso, autoverificación-del sistema y monitoreo de video en-el sitio para una operación más segura.
21. Comunicación en el sitio-
22. El intercomunicador inalámbrico opcional permite una comunicación eficiente entre el personal de pruebas y los operadores de vehículos durante las operaciones de campo.
23. Amplio rango de aplicación de cables
24. Adecuado para cables de alimentación con diferentes tensiones nominales, tamaños de conductores, materiales de aislamiento y características de falla.

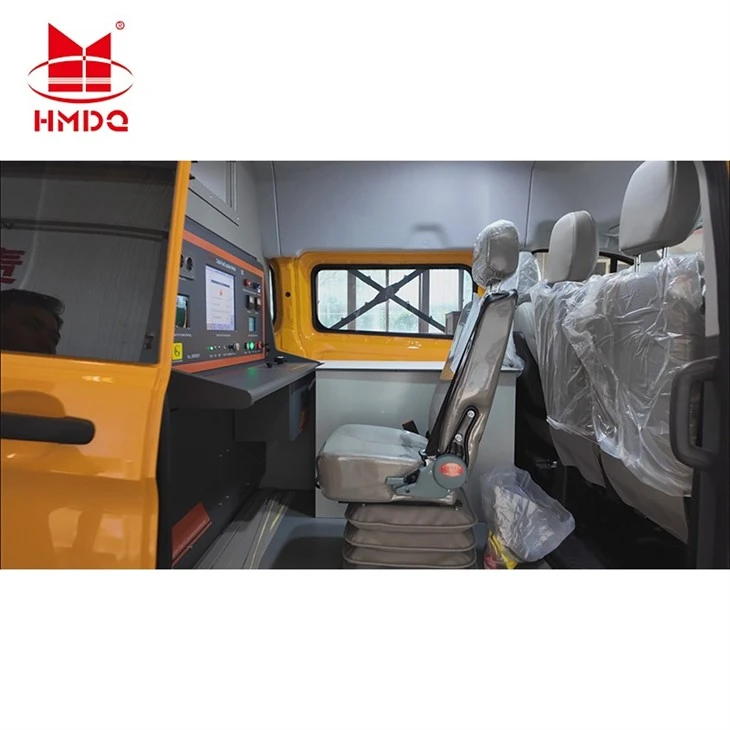

Sistema de control de alto voltaje montado en el vehículo-

• Tensión de salida: 0–32 kV continuamente ajustable.
• Arranque de alto-voltaje equipado con clave de autorización.
• Condensadores-incorporados: tres etapas - 4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV.
• Energía máxima de impulso: 2048 J.
• Modos de trabajo: flashover continuo, flashover único, alto voltaje CC.
• Período de pulso continuo: 1 a 10 s.
• Pantalla: LCD en color de 5 pulgadas, resolución 800×480.
• Modo de aviso: avisos en inglés con pantalla digital intuitiva.
• El software de control funciona de manera estable en condiciones de alto voltaje.
• Función de descarga automática: después de presionar el botón de parada de emergencia o-apagar, el instrumento descarga automáticamente la energía interna restante.
• AC220V±10%/50HzVoltaje de entrada: AC 220V ±10%/50 Hz.

Sistema de monitoreo de seguridad y carrete de cable montado en el vehículo-

Funciones:

Módulo de monitoreo de seguridad: monitoreo en tiempo real-del circuito de bucle FOHM, voltaje de paso FU calificado o no, sobrecalentamiento del pulso secundario normalmente o no, y si el "interruptor de umbral" está cerrado. Si alguna señal es anormal, aparecerá una ventana emergente-en la interfaz principal que muestra información detallada para cada canal. En caso de anomalía, mientras la unidad principal abre una ventana, el sistema cortará simultáneamente el suministro de energía a la parte de alto-voltaje y el alto voltaje se descargará automáticamente. Después de que se haya procesado la señal anormal y las cuatro señales de monitoreo vuelvan a la normalidad, la ventana emergente-de la unidad principal desaparecerá automáticamente y simultáneamente restaurará el suministro de energía de la sección de alto-voltaje.

Parámetros:

• Bobina de cable de alta tensión: 50m.
• Carrete de cable de puesta a tierra del sistema: 50 m.
• Enrollador de cable de alimentación: 50 m.
• Bobina de cable de tensión de paso: 15 m.
• Interruptor de contacto de seguridad:
• Como se muestra en la Figura , la interfaz del "interruptor de umbral" se puede ampliar a un interruptor de contacto de seguridad de la puerta del vehículo.

Instrumento acústico-magnético y sincrónico

Característica técnica

• Excelente calidad de sonido de descarga con un fondo más silencioso; Seleccione auriculares de monitoreo para localizar de manera rápida y confiable la posición precisa de la falla.
• Las señales de campos magnéticos se pueden registrar selectivamente para lograr una mayor precisión de localización; Configuración automática de umbrales de activación para canales acústicos y magnéticos.
• Utiliza tecnología de ruido ultra-bajo-y tecnología de reducción inteligente del ruido de fondo BNR; admite habilitar o deshabilitar el límite superior del volumen del sonido de descarga de impulso.
• La flecha negra en el receptor indica automáticamente la dirección de avance durante la localización precisa y solicita el regreso una vez que se pasa el punto de falla.
• La flecha amarilla en el receptor indica la posición relativa izquierda/derecha de la línea central del cable, asegurando la ubicación directamente encima del cable.
• Determina el punto exacto de falla comparando la diferencia de tiempo entre dos sonidos de descarga de impulso antes y después.
• Sensor de sonda de suelo especial-diseñado por molde-de caída automática, equipado con puntas de sensor adecuadas para suelos blandos, superficies endurecidas y césped.
• Los conectores importados de alta-calidad garantizan la pureza del sonido; Mango de sonda ajustable de diseño ergonómico para un uso cómodo.



Parámetro técnico:

• ◆ Sensor dynamic measuring range: Sound channel >104 dB, magnetic field channel >110dB; rango de frecuencia del sensor: 100 Hz – 1500 Hz
  ◆ Impulse discharge sound Magnification: >90dB; Límite superior del nivel de sonido de descarga por impulso 84 dB(A), se puede habilitar o deshabilitar
  ◆ Configuración de filtro: sin filtrado, 100 Hz – 1500 Hz
  ◆ Filtro de paso bajo-: 100 Hz – 400 Hz; filtro de paso de banda-: 150 Hz – 600 Hz; filtro de paso alto-: 200 Hz – 1500 Hz
  ◆ Pantalla LCD: pantalla en color verdadero-brillo-alto, resolución 320 × 240, adecuada para uso en exteriores.



Instrumento de detección integral de cables inteligentes







Características:

• Detección de ruta de tubería:Se puede utilizar para la detección de rutas, el estudio de tuberías y la medición de profundidad de tuberías metálicas y cables subterráneos sin excavación. El instrumento adopta múltiples tecnologías de filtrado y tiene una fuerte capacidad anti-interferencia, lo que permite un posicionamiento y una medición de profundidad precisos. Es adecuado para la detección de diversas tuberías metálicas subterráneas, inspección, mantenimiento y gestión de tuberías, planificación y construcción municipales, departamentos de suministro de energía y otras aplicaciones de detección de tuberías. Es uno de los instrumentos esenciales para las unidades de mantenimiento de tuberías. Esta función se realiza mediante la cooperación de un transmisor de señal, un receptor, una abrazadera de transmisión de señal y la conexión de cables de prueba. El instrumento tiene las siguientes características:
• Múltiples modos de detección:modo de posicionamiento clásico, modo de señal de pantalla completa-y modo de curva de señal.
• Modo de posicionamiento clásico:Visualización de brújula, dirección y amplitud de señal, que muestra intuitivamente la dirección izquierda/derecha de la tubería.
• Modo de señal de pantalla completa-:Indicación de ruta de tubería en todas las direcciones-de 360 ​​grados, que muestra continuamente la profundidad, la posición actual y relativa de la tubería. La interfaz es sencilla e intuitiva, permitiendo un manejo sin experiencia previa.
• Modo de curva de señal:muestra curvas históricas de intensidad de señal; La posición de la tubería se puede identificar observando las variaciones de la señal.

Identificación de la dirección actual (en ciertas frecuencias): puede determinar la dirección actual calibrada para eliminar la interferencia de líneas adyacentes y evitar errores de seguimiento.

• Visualización en tiempo real-de la intensidad de la interferencia mediante cambios de color en una línea de tubería simulada.
• Función de barrido de frecuencia-incorporada: los usuarios pueden seleccionar la frecuencia de señal óptima en función de los resultados del barrido para evitar interferencias de co-frecuencia.
• Procesamiento de muestreo totalmente digital de alta-precisión: estable y confiable con una sensibilidad ultra-alta; ancho de banda de recepción extremadamente estrecho y fuerte capacidad anti-interferencia, suprimiendo eficazmente la frecuencia eléctrica y la interferencia armónica de cables y tuberías operativos adyacentes.
• 102 Múltiples frecuencias de detección: 10 frecuencias de detección activa y 2 frecuencias de detección pasiva.
• Múltiples modos de salida de señal del transmisor: salida de conexión directa, acoplamiento de abrazadera y método de inducción
• Amplificador de potencia digital del transmisor con salida de alta-potencia, adaptación de impedancia totalmente automática y protección totalmente automática.
• Identificación de cables: Diseñado para resolver los desafíos técnicos de identificación de cables para ingenieros y técnicos de cables de alimentación. Puede identificar cables tanto energizados como-desenergizados. Los usuarios pueden identificar con precisión un cable objetivo entre varios cables utilizando el instrumento, evitando el corte accidental de cables activos que podrían causar accidentes graves. Durante la identificación de cables, se pueden pre-etiquetar hasta 10 cables en el extremo transmisor y luego identificarlos en el extremo receptor, lo que reduce en gran medida-las operaciones de ida y vuelta y mejora la eficiencia. La identificación exitosa se marca con "√", mientras que los cables que no son-objetivo están marcados con "×", lo que permite una rápida identificación automática del cable objetivo. Esta función se implementa mediante la cooperación del transmisor de señal, el receptor, la abrazadera de transmisión de señal, los cables de prueba de conexión y la abrazadera flexible.
• Transmisor de señal: Se utiliza para la detección de rutas de tuberías y la transmisión de señales de identificación de cables. El dispositivo puede aplicar señales de identificación a cables objetivo mediante salida de conexión directa, acoplamiento de abrazadera o métodos de inducción. Ofrece 10 señales de pulso seleccionables: 512 Hz, 1024 Hz, 640 Hz (identificación de cable), 1280 Hz, 2,56 kHz (ubicación de fallas), 3,20 kHz, 8,19 kHz, 33 kHz, 82 kHz y 196 kHz. La potencia máxima de salida de señal es de 10 W con 10 niveles ajustables, lo que permite la adaptación a diferentes entornos de aplicación y mejora la precisión y confiabilidad de la detección de tuberías y la identificación de cables. El instrumento está equipado con una batería de litio recargable de alta-capacidad, adaptación automática de impedancia y protección automática completa. La unidad principal cuenta con una pantalla LCD táctil capacitiva a color de 5,6 pulgadas, que muestra dinámicamente el estado de salida de la señal y el estado de la batería en tiempo real.
• Abrazadera de lanzamiento: Adecuada para el método de acoplamiento con abrazadera. La abrazadera de lanzamiento acopla la señal generada por el transmisor al cable objetivo. El tamaño de la mandíbula es Φ150 mm. La pinza de lanzamiento tiene direccionalidad; la señal transmitida fluye desde la dirección indicada por la flecha en la abrazadera de lanzamiento.
• Receptor: Se utiliza para la detección de rutas de tuberías y la recepción de señales de identificación de cables. Tiene múltiples antenas 3D blindadas integradas-y puede identificar eficazmente 10 tipos de señales de corriente codificadas por pulsos-generadas por el transmisor, incluidas 512 Hz, 1024 Hz, 640 Hz, 1280 Hz, 2,56 kHz, 3,20 kHz, 8,19 kHz, 33 kHz, 82 kHz y 196 kHz. También puede identificar señales de frecuencia industrial de 50 Hz y 60 Hz. Equipado con una pantalla LCD a color de 3,5-pulgadas, muestra dinámicamente indicaciones de ruta de tubería en todas las direcciones de 360 ​​grados, así como la profundidad, la corriente y la posición relativa de la tubería en tiempo real.
• Marco AA-(accesorio opcional): un sensor de señal de voltaje en forma de A-diseñado específicamente para localizar fallas de conexión a tierra en cables directamente enterrados. Las dos sondas o placas de sonda del marco A- pueden recibir con precisión señales de voltaje escalonado transmitidas desde el transmisor. Después de ser procesados ​​por el receptor, los datos se pueden analizar para localizar con precisión los puntos de falla de conexión a tierra del cable. Las sondas y las placas de sondas son intercambiables de forma independiente; Las sondas son adecuadas para superficies de suelo, mientras que las placas de sonda son adecuadas para superficies de hormigón donde no es posible la inserción directa en el suelo. El cable de salida-del marco-está equipado con un conector de aviación y un cable de enchufe de aviación compatible, lo que permite una fácil conexión al receptor, un desmontaje rápido y compatibilidad con un diseño de mango independiente, lo que permite una operación independiente para otras funciones.
• Pinza amperimétrica flexible: Se utiliza para la identificación de cables. Esta pinza amperimétrica es una bobina de Rogowski con una excelente capacidad de respuesta transitoria, lo que permite una rápida identificación de la corriente codificada por pulsos-generada por el transmisor. Es adecuado para cables gruesos o conductores de forma irregular. Con un diámetro interior de 200 mm, permite realizar mediciones sin-contacto sin desconectar el circuito, lo que garantiza un funcionamiento seguro y rápido.
• Aviso especial: durante la identificación de-cable sin energía, está estrictamente prohibido conectarse a cables con energía. La identificación de cables energizados solo se aplica a cables blindados de tres-núcleos. Durante la identificación, la pinza transmisora ​​y la pinza receptora no deben intercambiarse y la dirección de la señal debe permanecer constante.

(1).Especificación del receptor

(2) Especificación del transmisor
