Localizador de fallos de cables con localizador acústico y magnético

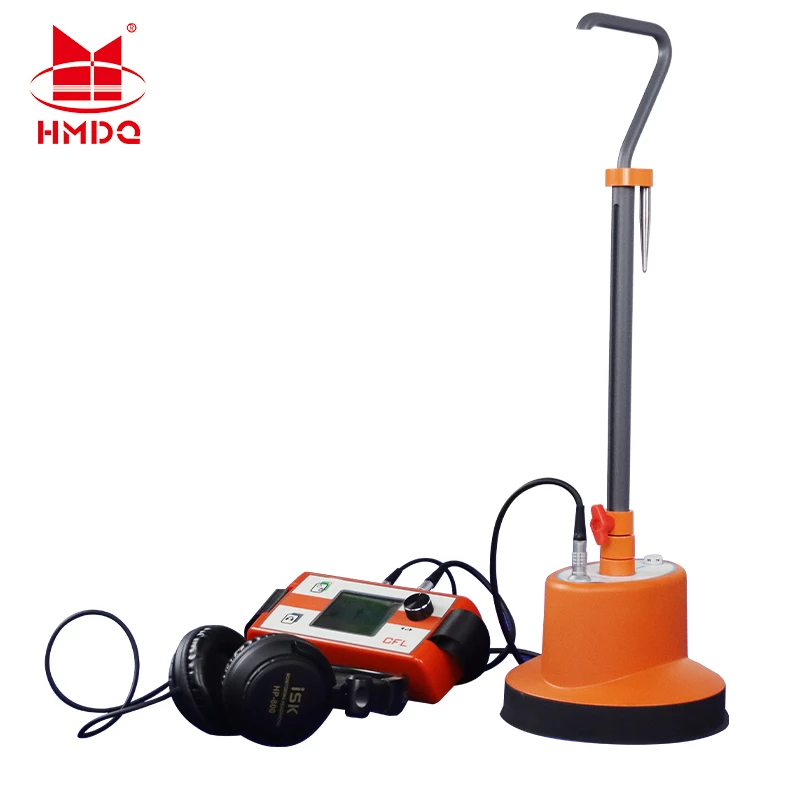

A Localizador de fallas de cables con localizador acústico y magnéticoes un sistema integrado de localización de fallas en cables subterráneos-diseñado para determinar primero la distancia aproximada de la falla y luegoidentificar la ubicación física exactadel fallo del cable.
¿Por qué utilizar la detección tanto acústica como magnética?
El uso de ambos métodos de detección proporciona una localización de campo más confiable.
| Método de detección | Función principal |
|---|---|
| Magnético | Detecta el pulso electromagnético de la descarga. |
| Acústico | Detecta el sonido/vibración del suelo producido en la falla. |
| Magnético + Acústico | Ayuda a identificar la posición precisa de la falla |
Paso 1: Detección-de ruta de línea completa (localizador de cable) Si la ruta del cable subterráneo no está clara, primero use un generador de señal de ruta para aplicar una señal de audio al cable. Un técnico sostiene la sonda al nivel del suelo para localizar la trayectoria exacta del cable y la marca con tiza.
Paso 2: Medición aproximada con radar de sobretensión (método ARM/reflexión de arco) Conecte un localizador de fallas equipado con un generador de sobretensiones (sistema de detección de fallas de tipo Goldhome Split-) al extremo del cable. El generador de sobretensiones crea una chispa para romper el punto de falla; El radar TDR integrado- captura la forma de onda del arco y calcula directamente la distancia aproximada en la pantalla.
Paso 3: Localización acústica y magnética El técnico cambia el generador de sobretensiones al modo de descarga continua. Usando los auriculares del localizador síncrono acústico-magnético y llevando la sonda, el técnico camina directamente hasta las proximidades de la marca de 432 metros a lo largo de la línea. La sonda se mueve sistemáticamente a lo largo del suelo en incrementos de 0,5 metros hasta que en la pantalla del instrumento aparece "Diferencia horaria reducida al mínimo" y se escucha un "crack" claro y fuerte a través de los auriculares, momento en el que se localiza la ubicación del fallo.
