Si alguna vez ha trabajado en un proyecto de instalación, mantenimiento o reparación eléctrica, sabe lo fácil que es perder de vista dónde pasan los cables ocultos, especialmente dentro de las paredes, debajo de pisos de concreto o enterrados bajo tierra. Excavar en el lugar equivocado, perforar una línea eléctrica activa o tropezar con un cable de comunicación crítico no es sólo un error costoso; es un peligro para la seguridad que puede provocar descargas eléctricas, incendios u horas de inactividad. Ahí es donde entra en juego un detector de trayectoria de cables, y como alguien que ha pasado años trabajando y suministrando estas herramientas a equipos eléctricos en todo el mundo, puedo decirles que esto no es simplemente otra pieza de equipo de prueba: es algo no negociable para cualquiera que trabaje con sistemas eléctricos o de datos.
Empecemos por lo básico. Un detector de trayectoria de cables, a veces llamado localizador de cables, rastreador de cables o detector de cables subterráneos, es una herramienta electrónica portátil diseñada para identificar la ubicación exacta, la profundidad y la trayectoria de cables eléctricos, líneas de comunicación y otras vías conductoras ocultas o enterradas sin necesidad de exponerlos. A diferencia de los métodos de la vieja escuela que requerían cortar paredes o cavar zanjas de prueba, los detectores de trayectoria de cables modernos funcionan emitiendo una señal que se acopla con el cable al que se dirige y luego rastrean esa señal con una unidad receptora para identificar su ubicación. Para cualquiera que haya pasado medio día reparando una tubería dañada porque calculó mal la posición de un cable, esta herramienta reduce el tiempo de inactividad y elimina conjeturas peligrosas.
¿Pero cómo funciona realmente? He guiado a nuevos técnicos a través de este proceso cientos de veces, y una vez que lo analizas, tiene mucho sentido. La mayoría de los detectores de trayectoria de cables funcionan según dos principios básicos: acoplamiento inductivo y detección de señales. Primero, conecta un generador de señales (generalmente parte del kit del detector) al extremo del cable que desea rastrear. Ese generador envía una señal de alta frecuencia y bajo voltaje a través de la línea. La señal viaja a lo largo del núcleo conductor del cable, creando un pequeño campo electromagnético a lo largo de toda la longitud del cable. Luego, utiliza el receptor del detector para escanear el área encima o alrededor de ese cable; el receptor capta el campo electromagnético y su pantalla o audio le avisa cuando se encuentra directamente sobre la línea. Algunos modelos incluso tienen capacidades de medición de profundidad que le permiten saber a qué profundidad está enterrado el cable, lo cual es de gran ayuda para excavar sin tocar la línea.
Hay dos tipos principales de detectores de trayectoria de cables que suministramos, cada uno para diferentes casos de uso. El primero es un detector de conexión directa, que se conecta directamente a los terminales del cable para enviar una señal específica. Esto es ideal para tramos cortos y accesibles, como cables de pared interior o aquellos con extremos expuestos en una caja de servicios públicos. El segundo tipo es un detector inductivo, que no necesita una conexión directa al cable: se sujeta alrededor del cable o incluso escanea cerca de él para captar la señal. Esta es la opción ideal para tramos largos y enterrados donde no se puede acceder a ambos extremos del cable, como líneas eléctricas subterráneas para instalaciones comerciales o campos agrícolas.
Ahora, hablemos de cuándo realmente usarías uno. He visto detectores de trayectoria de cables en acción en todo, desde pequeñas remodelaciones residenciales hasta proyectos industriales a gran escala, y las aplicaciones son infinitas. Para los electricistas residenciales, son esenciales cuando pasan cableado nuevo a través de paredes terminadas: ya no es necesario perforar una línea que ya está allí. Los técnicos de telecomunicaciones rastrean tendidos de cables coaxiales o de fibra óptica para solucionar problemas de pérdida de señal o localizar líneas rotas en conductos subterráneos. Los equipos de construcción marcan las líneas de servicios públicos existentes antes de excavar para llegar a las líneas de gas, agua o electricidad, evitando cortes de servicio costosos y peligrosos. Incluso los instaladores de energías renovables los utilizan para rastrear los cables subterráneos de los paneles solares y asegurarse de que estén colocados correctamente sin cruzarse.
Pero no todos los detectores de trayectoria de cables son iguales. Cuando comencé a suministrar estas herramientas hace 12 años, hubo muchas pruebas y errores: muchos modelos de bajo costo en el mercado captaban señales perdidas de cables adyacentes, lo que generaba lecturas incorrectas. Es por eso que nos enfocamos en detectores con tecnología de filtrado avanzada que rechaza la interferencia de líneas eléctricas, tuberías metálicas u otros materiales conductores cercanos. Por ejemplo, nuestra línea superior de detectores de trayectoria de cables (incluido el especializadoLocalizador de puntero de ruta de cable) tiene un receptor con cancelación de ruido que bloquea la señal del cable objetivo, no el ruido electromagnético perdido, lo que cambia las reglas del juego en sitios de trabajo concurridos con múltiples cables paralelos.

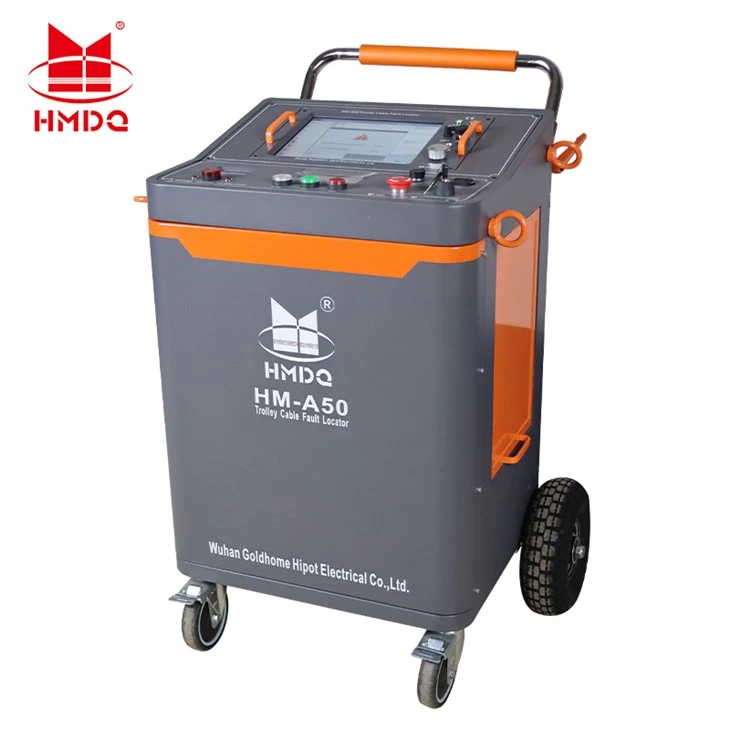

Espere, aclaremos un punto de confusión común: los detectores de trayectoria de cables son diferentes de los detectores de fallas de cables, aunque a menudo funcionan de la mano. Un detector de ruta encuentra dónde pasa un cable, mientras que un puntero de falla está diseñado para localizar roturas o cortocircuitos en un cable que ya está roto. Por ejemplo, si tiene una línea eléctrica subterránea de 500 pies que se cortó, primero usaría un detector de trayectoria de cable para confirmar la ruta general del cable y luego usaría herramientas como unProbador de fallas de cables de pulsos múltiplesy unPuntero de fallo de cablepara encontrar el punto exacto donde la línea está dañada. Es por eso que proporcionamos un conjunto completo de herramientas relacionadas, porque la mayoría de los trabajos necesitan más que un solo detector. También tenemos elFuente de combustión de voltaje soportado CC, que se utiliza junto con probadores de fallas para aumentar temporalmente el voltaje para eliminar fallas menores y hacerlas más fáciles de localizar, así como tambiénLocalizador de fallas de cables del carro, que está diseñado específicamente para entornos de trabajo pesado y mucho tráfico, como sistemas de cables de carros de minas o puertos.
Veamos un ejemplo del mundo real para mostrar por qué esto es importante. El año pasado, trabajamos con un equipo eléctrico municipal que estaba reemplazando viejas líneas eléctricas subterráneas en un distrito residencial del centro. Antes de que nuestros proveedores locales comenzaran a usar detectores de trayectoria de cables, cavaban zanjas de prueba cada 10 pies para encontrar las líneas antiguas, lo que ralentizaba el proyecto y golpeaba accidentalmente dos líneas de fibra óptica en la primera semana. Al cambiar a nuestros detectores de trayectoria de cables de precisión, redujeron el número de zanjas de prueba en un 75 % y eliminaron todos los golpes accidentales de cables. El proyecto terminó 10 días antes de lo previsto y se ahorraron más de $20 000 en costos de reparación y mano de obra debido a los errores que solían cometer. Ese es el tipo de impacto que produce un buen detector de trayectoria de cables, más allá de simplemente realizar un trabajo: protege a los trabajadores, previene interrupciones del servicio y ahorra dinero.
Ahora bien, si está buscando un detector de trayectoria de cables, hay algunas características clave que debe buscar para asegurarse de que está obteniendo la herramienta adecuada para sus necesidades. Primero, considere el rango de profundidad. Si está trabajando con cables subterráneos enterrados a 10 pies de profundidad, necesita un detector con una clasificación de profundidad que coincida; muchos modelos básicos solo funcionan para cables poco profundos montados en la pared, así que asegúrese de que las especificaciones se ajusten a su proyecto. En segundo lugar, observe el filtrado de señales. Como mencioné anteriormente, los lugares de trabajo están llenos de campos electromagnéticos perdidos provenientes de líneas eléctricas, transformadores o estructuras metálicas cercanas; un detector que pueda filtrar eso le dará lecturas precisas en lugar de confundirlo. En tercer lugar, la portabilidad y la facilidad de uso también son importantes. Muchos de los nuevos modelos inalámbricos son livianos y se pueden operar con una sola mano, lo cual es una gran ventaja cuando caminas por un sitio de construcción o escaneas una pared durante horas. Finalmente, asegúrese de que la herramienta sea compatible con los tipos de cables con los que trabaja: algunos modelos están diseñados específicamente para líneas eléctricas de alto voltaje, mientras que otros funcionan para cables de telecomunicaciones o datos de bajo voltaje.
Un error común que veo que cometen los nuevos usuarios es no acoplar correctamente el generador de señal al cable de destino. Si la señal es débil o se filtra a cables cercanos, el receptor le dará lecturas falsas, desviándolo del camino correcto. Es por eso que siempre brindamos capacitación práctica con cada detector que vendemos y tenemos una biblioteca de guías de inicio rápido para diferentes aplicaciones. Por ejemplo, si está rastreando un cable subterráneo, usará la abrazadera inductiva para enrollar el cable en una caja de servicios públicos, enviará la señal y luego se alejará de la caja mientras escanea con el receptor; esto ayuda a que la señal se propague a lo largo de todo el cable, lo que facilita su seguimiento. Otro consejo: cuando estés sobre el cable, el receptor recibirá una señal fuerte y constante, y cuando estés a un lado, se desvanecerá; algunos de nuestros modelos más nuevos incluso tienen una pantalla visual que muestra una señal máxima a medida que caminas sobre la línea, para que no tengas que depender solo del audio.
También quiero abordar la seguridad, porque esta es la principal razón por la que los detectores de trayectoria de cables son importantes. La Administración de Salud y Seguridad Ocupacional (OSHA) informa que más de 1.000 trabajadores resultan lesionados anualmente en los EE. UU. por contacto accidental con servicios públicos subterráneos, y muchos más enfrentan descargas eléctricas, quemaduras o la muerte. Un detector de trayectoria de cables es una parte fundamental del proceso de seguridad previo a la excavación o perforación requerido por OSHA para la mayoría de los proyectos de construcción y mantenimiento. Usar uno no es sólo una buena práctica: es un requisito legal en muchas áreas para trabajos que implican excavar cerca de servicios públicos subterráneos. Es por eso que nos aseguramos de que cada detector que suministramos cumpla con los estándares de seguridad internacionales, con carcasas aisladas y dispositivos de seguridad para evitar descargas accidentales al conectarlos a cables activos (si se usan correctamente, por supuesto).
Para los equipos que trabajan en proyectos grandes y complejos, tener un detector de trayectoria de cable confiable no es un lujo, es una necesidad. Hemos suministrado detectores a equipos que trabajan en líneas ferroviarias de alta velocidad, instalaciones de parques eólicos, sistemas eléctricos de hospitales y más, y en todos los casos, la herramienta redujo el riesgo y mejoró la eficiencia. Para las pequeñas empresas o los electricistas residenciales, invertir en un detector de trayectoria de cables de calidad se amortizará al evitar errores y completar el trabajo más rápidamente. Algunos clientes me han dicho que su detector se amortizó solo con un solo trabajo cuando evitaron perforar una línea viva de 240 V que habría quemado sus herramientas y puesto en peligro a su equipo.
Si está buscando un detector de trayectoria de cables o necesita alguna de las herramientas relacionadas que mencioné anteriormente, como un localizador de fallas de cables, un probador de pulsos múltiples o una fuente de grabación de voltaje soportado de CC, tenemos una gama completa de opciones que se adaptan a cada presupuesto y aplicación. Ya sea que sea un técnico de servicio residencial unipersonal o un gran equipo de mantenimiento industrial, podemos ayudarlo a encontrar la herramienta adecuada que satisfaga sus necesidades. También ofrecemos servicios de calibración y reparación para mantener sus detectores funcionando con precisión durante años, porque una herramienta descalibrada es peor que ninguna herramienta.
Si está listo para actualizar su flujo de trabajo eléctrico, mejorar la seguridad en sus lugares de trabajo y eliminar las conjeturas de trabajar con cables ocultos, no dude en comunicarse con nosotros para analizar sus necesidades. Podemos ayudarlo a seleccionar el detector de trayectoria de cable adecuado, brindarle capacitación sobre cómo usarlo de manera efectiva y ayudarlo con cualquier pregunta o problema que tenga en el futuro.
Referencias
- Administración de Seguridad y Salud Ocupacional. (2022).Prevención de daños a servicios públicos subterráneos. Departamento de Trabajo de EE. UU.
- Estándar IEEE para localizadores de cables y equipos rastreadores de rutas. (2019). Norma IEEE 1572-2019.
- Asociación Nacional de Contratistas Eléctricos. (2021).Mejores prácticas para la resolución de problemas eléctricos y el mantenimiento. NECA.
