Desmitificando la tecnología central: cómoProbador de pararrayos de óxido de zincMide con precisión la corriente resistiva
Introducción
Los protectores contra sobretensiones de óxido de zinc (MOA) son los guardianes silenciosos de la red eléctrica y protegen equipos valiosos de fluctuaciones de voltaje dañinas. Su fiabilidad es de suma importancia. Un indicador clave de su salud es la corriente de fuga resistiva, un pequeño componente que indica la degradación del aislamiento. Sin embargo, medir con precisión esta corriente presenta un desafío técnico importante. Este artículo aborda la tecnología fundamental que permite a los equipos de prueba modernos superar este desafío: el método sofisticado de separar la corriente resistiva de la corriente de fuga total.
Dificultad de medición: buscar una aguja en un pajar
Con un voltaje de funcionamiento normal, un protector contra sobretensiones permite que fluya una pequeña corriente de fuga. Esta corriente consta de dos componentes principales:
Corriente capacitiva: El componente más grande, que tiene una diferencia de fase de 90 grados con el voltaje. Este componente es estable y no es un indicador directo de envejecimiento.
Corriente resistiva: La parte crítica que está en fase con el voltaje. Un aumento en este componente es una indicación directa de entrada de humedad, envejecimiento de la válvula o contaminación.
El verdadero desafío radica en el hecho de que la corriente resistiva suele ser menos del 10% de la corriente total. Se requieren técnicas avanzadas de procesamiento de señales para extraer con precisión esta "aguja" del "pajar" de corriente capacitiva.
Análisis técnico fundamental: del análisis fundamental al armónico
La evolución de los métodos de medición ha girado constantemente en torno a la búsqueda de la precisión. Actualmente, se emplean dos enfoques fundamentales principales:
1. Método de frecuencia fundamental
Este enfoque tradicional supone que el voltaje de la red es una onda sinusoidal perfecta. El equipo de prueba mide la diferencia del ángulo de fase entre la señal de voltaje y la corriente de fuga total. Mediante cálculos trigonométricos, el componente resistivo se aísla en función de esta relación de fase.
Ventajas: este método es relativamente simple y requiere un hardware mínimo.
Limitaciones: Su precisión depende en gran medida de la pureza del voltaje de la red. En condiciones prácticas donde prevalecen los armónicos de tensión, el método de la onda fundamental puede introducir errores importantes, lo que lleva a juicios erróneos.
2. Método de Análisis Armónico (Enfoque Avanzado)
Los probadores modernos de alta-precisión emplean principalmente análisis armónicos para lograr una precisión excepcional. Este método identifica y tiene en cuenta la distorsión armónica presente en las redes eléctricas.
Principio de funcionamiento: El instrumento realiza transformadas rápidas de Fourier (FFT) en formas de onda de voltaje y corriente por separado mediante procesamiento de señales digitales (DSP) de alta-velocidad. Este análisis descompone la señal en componentes de frecuencia fundamental (p. ej., 50 Hz/60 Hz) y componentes armónicos (p. ej., 3.º, 5.º y 7.º armónicos).
Principio fundamental:La correlación entre los armónicos de tensión y corriente proporciona un enfoque más confiable para calcular la corriente resistiva verdadera. Al analizar múltiples componentes de frecuencia, el probador filtra eficazmente el impacto de la distorsión del voltaje, lo que permite una medición de corriente resistiva estable y precisa incluso en entornos eléctricamente ruidosos.
La adopción del análisis armónico representa un salto significativo en la tecnología de diagnóstico, a menudo respaldado por algoritmos y patentes patentados, lo que garantiza datos confiables para estrategias de mantenimiento basadas-en la condición.
Por qué es importante la medición precisa para la seguridad de la red
La capacidad de medir con precisión la corriente resistiva no es simplemente una hazaña técnica; es una práctica crítica para el mantenimiento predictivo. Al rastrear las tendencias en los valores actuales resistivos a lo largo del tiempo, los equipos de mantenimiento pueden:
Identifique la degradación del aislamiento en las primeras etapas-mucho antes de que se produzca una falla catastrófica.
Programe las reparaciones o reemplazos necesarios durante las interrupciones planificadas, evitando tiempos de inactividad no planificados.
Mejorar la confiabilidad y seguridad general del sistema de transmisión y distribución de energía.
Esta capacidad tecnológica es particularmente valorada por las empresas de servicios públicos y los operadores industriales a nivel mundial, incluidos aquellos en regiones que participan en iniciativas de infraestructura internacionales y en toda América Latina, donde la estabilidad de la red es una máxima prioridad.
Conclusión

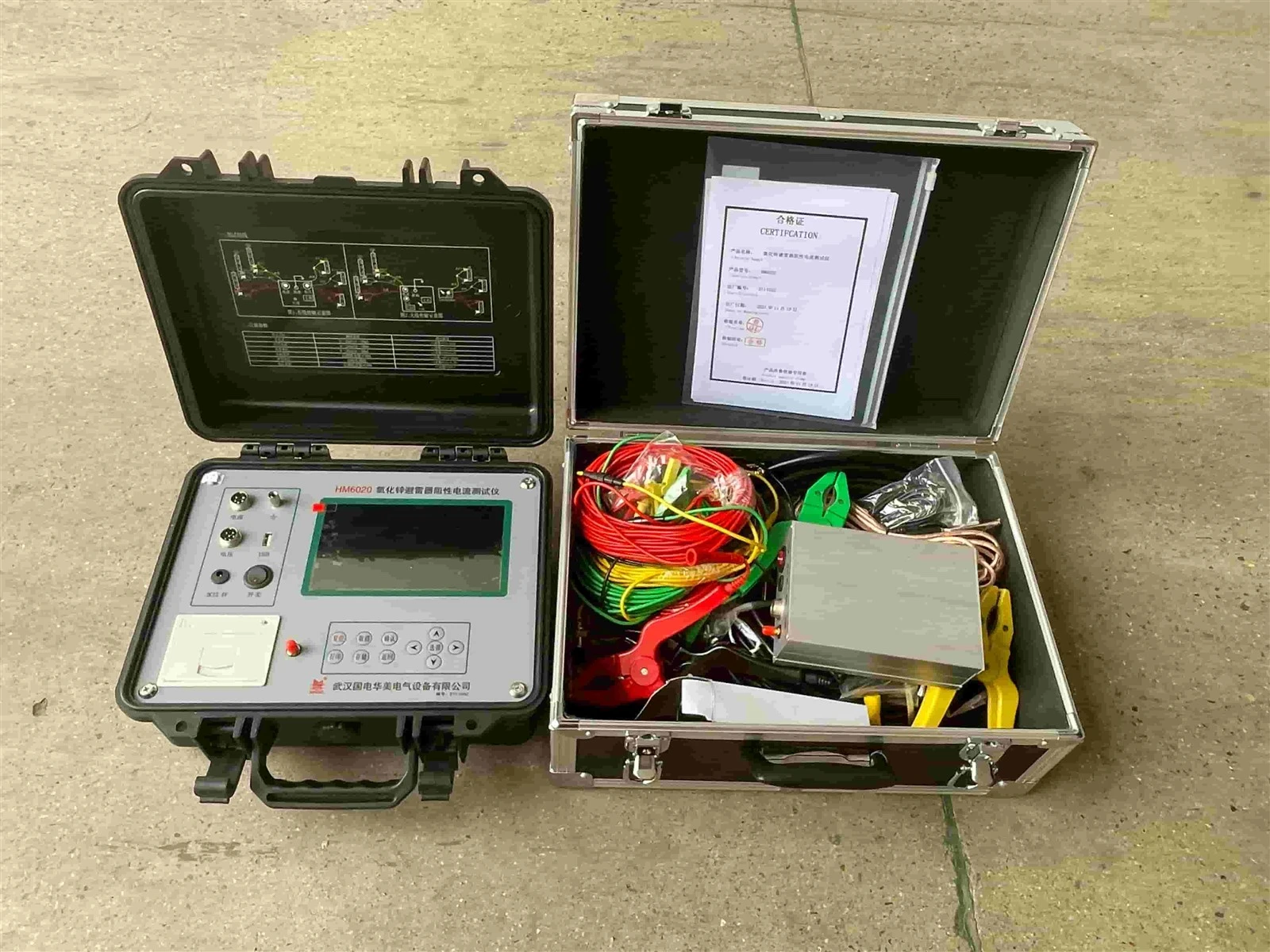

El probador de corriente de resistencia del pararrayos de óxido de zincejemplifica cómo la tecnología avanzada de medición eléctrica mejora directamente la resiliencia de la infraestructura. Este dispositivo trasciende las capacidades de medición básicas y proporciona información clara sobre el estado operativo de los componentes críticos de la red a través de un análisis armónico preciso. Sus profundos conocimientos técnicos dotan a los ingenieros de capacidades de toma de decisiones científicas-, lo que garantiza el funcionamiento seguro y sostenido de los sistemas energéticos globales. Para los administradores de activos de alto-voltaje, implementar herramientas de diagnóstico tan avanzadas se ha convertido en una iniciativa estratégica indispensable.
